通風蝶閥的結構設計的使用條件有哪些？

關注次數：發布時間：2022-08-25

通風蝶閥的閥體和蝶板應依據工況要求采用鑄造或焊接形式，均應配置筋板，選擇合理的工藝方案和材料，以提高產品的剛性，防止產品變形。那么大家知道通風蝶閥的結構設計的使用條件有哪些？

通風蝶閥的結構設計的使用條件：

1、在溫度較高含塵量大的熔煉工況條件下，通風蝶閥的設計可采用平面斜板式結構，該結構的蝶板與閥體之間留有間隙，其間隙值依據閥門口徑和工況使用條件確定，一般控制在其通道面積的0.5%以內，可以滿足通風蝶閥安裝和工況溫度變化及熔煉工藝要求。

2、在溫度較高和含塵量較小的制酸工況條件下，通風蝶閥的設計可采用垂直板式結構。該結構密封面加工容易，其密封面間隙值控制在通道面積的0.2%以內。閥體、蝶板密封副尺寸精度可通過機械加工達到設計要求。

3、對于溫度高、壓力低及密封要求嚴格的工況，通風蝶閥設計采用杠桿式平面結構。該密封副配制和蝶板運行軌跡可滿足高密封性能的管網設備工藝要求。

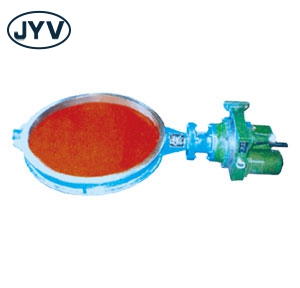

通風蝶閥

通風蝶閥是我們使用極為廣泛的一種閥門，因其結構簡便，體積小，重量輕，效果好等優點從而深受大眾的喜愛通風蝶閥主體密封依據不同工況選用不同結構，有利于閥門生產和工況使用。通風蝶閥軸端結構設計采用具有隔熱和密封效果優良的外置式支撐結構，可實現閥門二軸端先密封后支撐，便于調節的功能，不會產生軸端卡阻。
